【VESA規格】
【VESA(Video Electronics Standards Association)規格】とは、パソコン用モニター・テレビなどに、アームやスタンドなどの壁掛け金具を取り付ける際の、ねじ穴配置を標準化した国際規格というもの。
簡単に解釈すると、金具取り付け用のネジ穴の位置を、世界のみんなで統一して、色んな国やメーカーのディスプレイでも問題なく共通して取り付けられるようにしましょ！という規格です。
この規格ができたことで、流通しているほとんどの薄型ディスプレイで共通のアームや壁掛け金具を取り付けることができるようになりました。

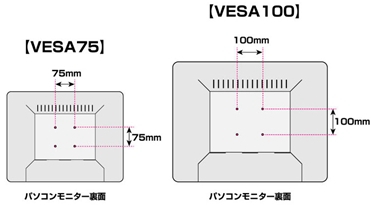

ディスプレイの大きさや重さによっていくつかの規格がありますが、ほとんどのパソコン用モニターの場合、 ねじ穴の間隔が、
・縦75mm✕横75mmのVESA75
・縦100mm✕横100mmのVESA100 |
の２種類が主流となります。
| ディスプレイサイズ |
ディスプレイ重量 |
規格（通称） |
取り付け用ネジ |
| 11 ～ 23型 |
14㎏未満 |
VESA75/VESA100 |
M4 x 10 |
| 24 ～ 30.9型 |
23.7㎏未満 |
VESA100×200 |
M4 x 10 |
| 31型 ～ |
113.6㎏未満 |
200x200
300x200
300x300
400x200
400x400
600x200
600x300
600x400
800x200
800x400
|
M6 または M8 |
※ 上記の表は、あくまで参考です。ディスプレイの軽量化が進んでいるため大型のものでも「VESA100」であったりします。
実物を良く確認してください。ほとんど、「VESA100×200」は見かけません。
※ 31型以上は、テレビであることが多いです。壁かけ用ブラケットは、様々なサイズに対応していますが、購入前にネジ穴の
間隔を計測しておくことをオススメします。
VESA規格に使用するネジ
【VESA規格】は、基本的に、金具とディスプレイの穴位置の規格ですが、穴の大きさも決まっているので、使
用するネジも決まってきます。
もっともメジャーな、規格である、「VESA75」・「VESA100」では、ともに、「M4×10」のネジが使用さ
れます。
これを、細かく書くと、
「M4」の部分がネジの太さ ⇒ 呼び径で約4mm
「10」の部分が長さ ⇒ 約10mm
ピッチ（山と山の隙間）は、0.7 となります。
ピッチに関しては、あまり気にしなくても、流通している大体の「M4」ネジは 0.7 なので大丈夫です。
「M4」の太さは、ディスプレイに、タップ（メネジ）が切ってあるので、変更はできませんが、長さは取り付
ける金具によって、少し長くしたりすることもできます。
使用する本数は、ほとんどの場合 4本 ですが、ディスプレイの重量によっては 6本 以上使用する場合もありま
すので、確認が必要です。
VESA規格ネジは、どこで買える？
VESA対応のモニターアームなどの金具を購入し、いざモニターを取り付けようとしたら、ネジが付属していな
いなんて事が結構あります。
その場合、ネジを自分で入手しなければなりません。
基本的にネジ部の規格(M4)さえ合致すれば OK なので、ホームセンターのネジ売り場で購入することも可能で
す。
おそらく、材質が鉄でユニクロメッキがかかったものと、ステンレスくらいは、あるかと思います。
長さは、長すぎるとディスプレイの、ネジ穴部分に入りきれません。
その場合、金具がしっかり固定できず、ガタツキが出てしまうので、注意が必要です。
購入する際は、基本サイズとして、「M4×10」です。ここを抑えて購入してください。
これで、無事にモニターは固定できると思います。
|
|
